¿Cómo evitar las arrugas del tubo curvado en dobladora de tubo?

Una dobladora de tubo automática tiene presición más alta en los dobleces creados que dobladora de tubo eléctrica y dobladora de tubo manual casera. sim embargo, en el uso de una dobladora de tubo automática se necesita prestar atención a los Material y medidas de los dados para dobladora. La selección y uso de dados en la dobladora de tubos industriales es muy importante para la calidad del tubo curvado. Como un dobladora de tubo proveedor en China, le explicaremos cómo mejorar calidad de dobleces cuando dobla tubos con dobladora de tubo metálico. En una dobladora de tubo pared delgada la diferencia entre una curva aceptable y una arruga está casi siempre en la holgura del mandril y en la lubricación, no en la potencia de la máquina.

dobladora de tubo automática

Al curvar tuberías con paredes delgadas, diámetros grandes y radios de curvatura pequeños con dobladora de tubo cobre, se deben tener en cuenta los siguientes aspectos:

1,Para reducir la resistencia entre el mandril y la pared interior de la tubería durante the proceso de curvado, se debe realizar un tratamiento de chorreado húmedo en el interior de la tubería antes de doblar para eliminar los óxidos en la cavidad interna de la tubería y suavizar la superficie de la cavidad interna.

2, La dobladora de caños y el eje principal deben tener suficiente rigidez.

3, El eje de mandril de la dobladora de tubo cuadrado ptr debe tener suficiente rigidez para minimizar la vibración y el estiramiento durante la curvatura de la tubería.

4, La holgura entre el mandril de la dobladora de tubo horizontal y la pared interior de la tubería no debe ser mayor al 10% del espesor de la pared de la tubería.

4.1, El radio mínimo de curvatura de una dobladora de tubo de 1 pulgada ronda 1.5 veces el diámetro exterior. Por debajo de ese valor ninguna holgura evita el pliegue, por eso conviene elegir primero el radio y después el dado para dobladora de tubo.

5, Es importante ajustar adecuadamente el dado de sujeción, el dado de presión, el mandril y el dado antiarrugas, especialmente la presión del dado de presión, que debe ser seleccionada y ajustada cuidadosamente. Cuando se curvan tubos de diámetro grande, la sujeción es se suma importancia. Para asegurar una curva suave, se puede aumentar la longitud del tramo recto entre los dos puntos de curvatura y también utilizar un dado de sujeción más ancho.Si el dado de sujeción es demasiado estrecho, duranteel proceso de dublar no habrá suficiente fuerza de sujeción, lo que hará que el tubo se deslice y la curva no se pueda completar. El rebote elástico (springback) del acero inoxidable, de 3° a 5°, también debe compensarse en el programa de la dobladora de tubo CNC antes de la primera pieza.

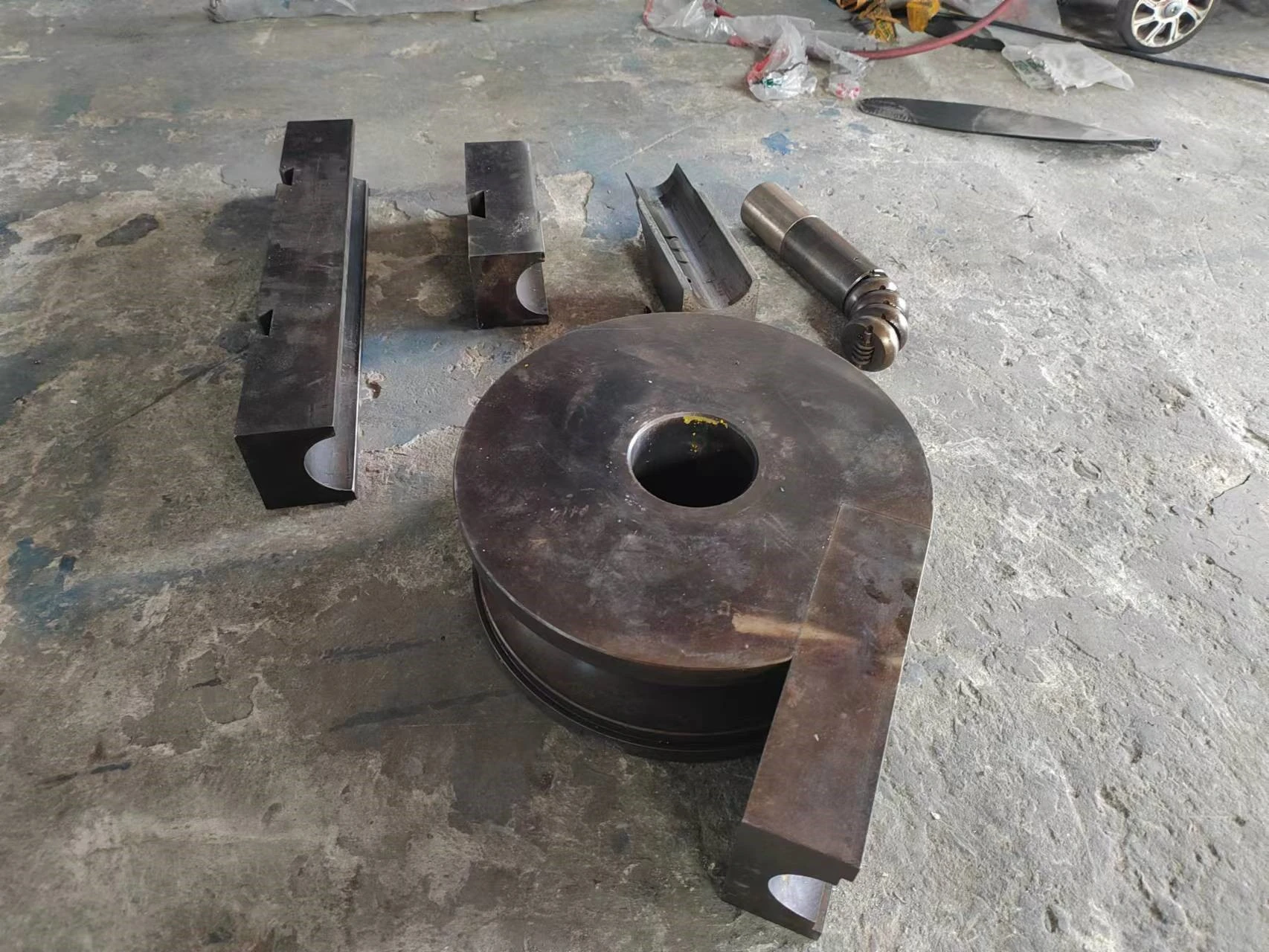

juego de dobladora de tubo

Cada uno de los dados del juego de dobladora de tubo es indispensable para una curvatura suave y perfecta, en este artículo hablamos más función del dado antiarrugas de dobladora de tubo IMC.

Cuando se curvan tubos con una dobladora de tubos industriales, el interior del tubo puede comprimirse debido a la gran fuerza de compresión en el interior del tubo durante la curvatura. Si la pared del tubo en esta área no es soportada en aquél entonces, pueden formarse arrugas. Incluso si se utiliza un mandril y un dado de doblado de dobladora de tubo inoxidable para volver a curvar el tubo, las arrugas no se pueden eliminar. Los ensayos de deformación de tubo en dobladora tips que aplicamos en fábrica consisten en medir el ovalado de la sección: si el diámetro se reduce más del 8 %, el problema es la sujeción y no el dado antiarrugas.

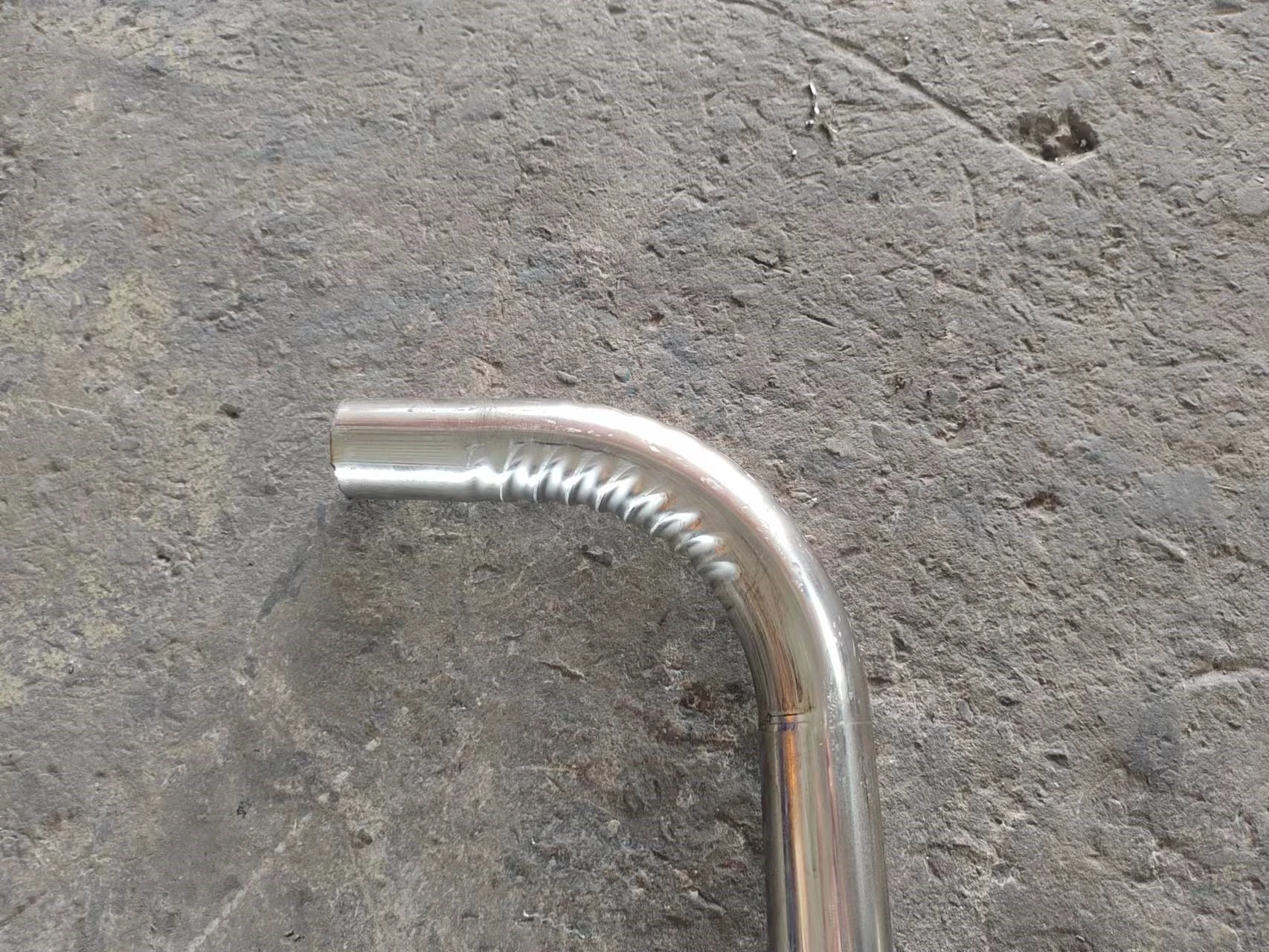

tubo doblado con arrugas en parte interior de la curvatura - dobladora de tubo

El uso de un dado de antiarrugas para dobladora y roladora de tubos puede aumentar uniformemente el grosor de la pared del tubo y evitar la formación de arrugas. La forma del dado de antiarrugas es muy importante. El canal por el que pasa el tubo debe ser ligeramente más grande que el diámetro exterior del tubo, y el espacio entre ellos no debe ser mayor al 10% del grosor de la pared. Además, se debe pulir cuidadosamente para evitar rayar el tubo. En una dobladora de tubo hidráulica conviene revisar la presión del cilindro hidráulico antes de ajustar el dado antiarrugas: una presión excesiva desliza el tubo y anula el efecto del dado.

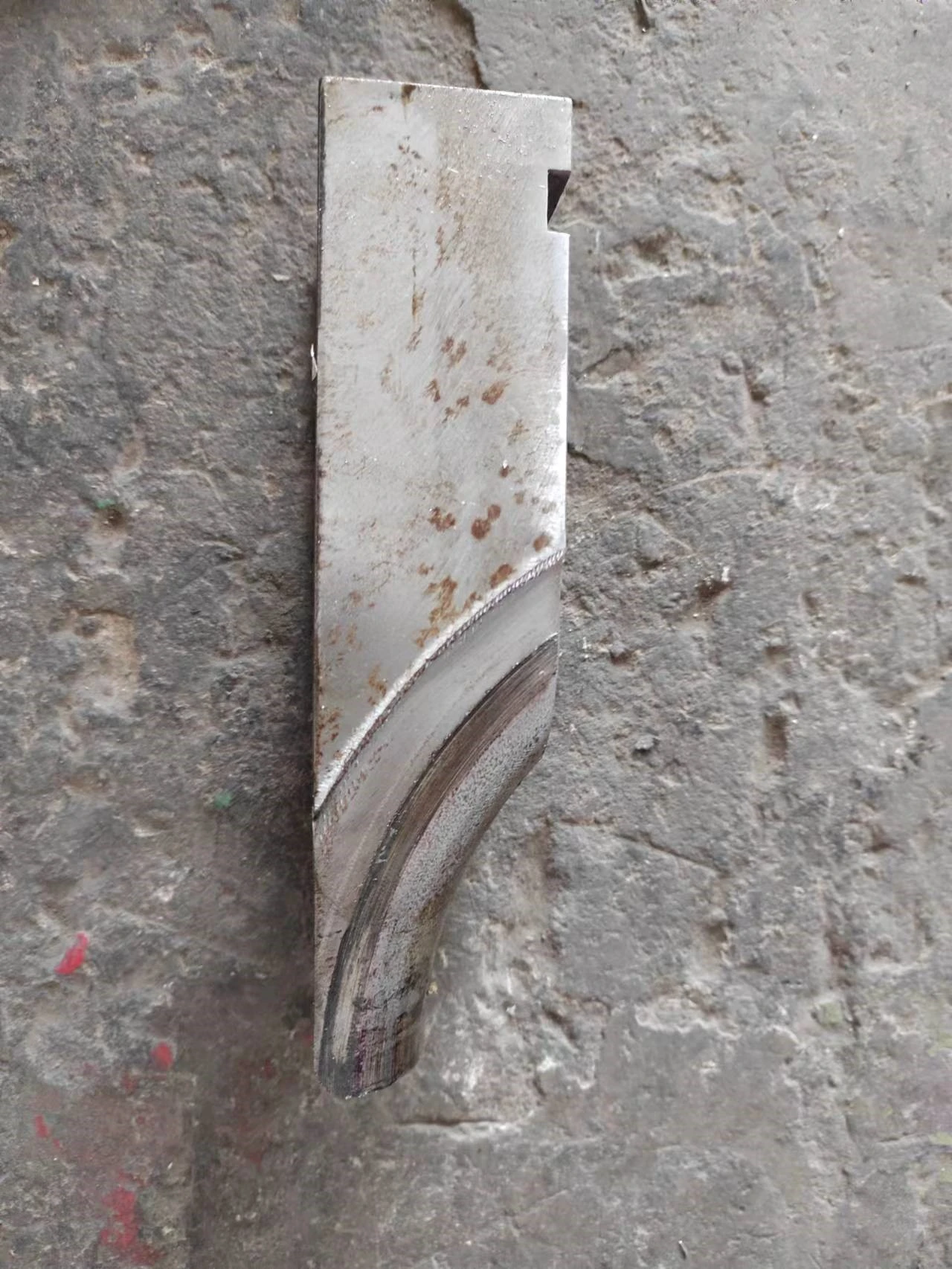

dado antiarrugas para dobladora de tubo redondo hidraulica

La parte delantera del dado de antiarrugas es muy delgada y se extiende hasta el punto de corte del dado de doblado para dobladora de tubo en frío, donde se fija para formar una cámara cerrada. La presión del dado de presión debe ajustarse adecuadamente y la presión puede ajustarse a través de ajustar la ubicación del dado de presión en la dobladora de tubo de aluminio. Al instalar y ajustar el dado de antiarrugas en la dobladora de tubo de acero, se debe hacer con el dado de sujeción apretado en la dobladora de tubo con motor. Las matrices para dobladora de tubo deben montarse siempre con la máquina en cero y con el servomotor deshabilitado, para que el operador pueda girar el eje a mano y comprobar la holgura.

Durante el proceso de curvado con una dobladora de tubo acero inoxidable, se debe aplicar una cantidad adecuada de aceite lubricante en el dado de antiarrugas. Sin embargo, demasiado aceite también puede causar arrugas.

A menudo, se utiliza una dobladora de tubo con mandril con un dado antiarrugas para lograr buen efecto en los tubos curvados. El dado antiarrugas se utiliza para evitar que se formen arrugas en el tubo durante la curvatura.El mandril se utiliza para soportar el tubo y evitar deformaciones y colapsos durante el proceso de curvado. Durante el proceso de curvado del tubo, el mandril se inserta comúnmente en el interior del tubo para proporcionar soporte interno. Si le interesa más conocimiento sobre el mandril en la doblardora de tubo lea este Mandril para dobladora de tubo.

Como un dobladora de tubo proveedor en China, Fychis Maquinaria de ofrece no solo maquinaria de alta calidad para clientes de todo el mundo, sino que también da la bienvenida a los clientes a unirse con nosotros para conversar de la tecnología de curvado de tubos y mejorar el rendimiento de nuestras dobladoras de tubos de acero en la práctica, logrando que nuestras dobladoras de tubos de acero satisfagan mejor las necesidades de nuestros clientes. Si necesita un dado antiarrugas para dobladora de tubo, escríbanos con el diámetro exterior y el espesor de pared: le enviamos la cotización con el flete incluido.

● Preguntas frecuentes sobre el dado antiarrugas

¿Cómo evitar las arrugas en el tubo curvado al doblar acero inoxidable?

La forma más segura es combinar mandril, dado antiarrugas y una presión de dado de presión bien ajustada. El acero inoxidable tiene poca tenacidad y se arruga antes que el acero al carbón, así que conviene subir el radio de curvatura a 2.5 veces el diámetro exterior y pulir la superficie interior del tubo.

¿Qué holgura debe haber entre el mandril y la pared del tubo?

La holgura no debe superar el 10 % del espesor de pared del tubo. Con más espacio el material interior se comprime sin apoyo y aparecen pliegues; con menos, el mandril se traba y raya la pared. En tubo de pared delgada ese margen se reduce a la mitad.

¿Por qué aparecen arrugas si ya uso dado antiarrugas?

Casi siempre por tres razones: el borde delantero del dado no está pegado al dado de doblado, el ángulo de inclinación es demasiado abierto o la presión del dado de presión es insuficiente. Corrija esos tres puntos en ese orden antes de cambiar de herramienta.

¿Cuánto aceite se aplica al dado antiarrugas de una dobladora de tubo?

Se aplica una capa fina y uniforme, solo para reducir la fricción entre el tubo y el dado. El exceso de aceite también genera arrugas, porque el tubo pierde agarre y se desliza hacia adelante durante el curvado. En producción continua conviene lubricar cada 8 a 10 piezas.

¿Cómo funciona una dobladora de tubo con mandril y dado antiarrugas?

El mandril sostiene la pared interior del tubo desde dentro y el dado antiarrugas presiona la pared interior desde fuera, en el punto donde el material empieza a comprimirse. Los dos trabajan juntos: el mandril evita el colapso y el dado evita el pliegue. Sin uno de ellos la curva queda ovalada o arrugada.

¿Dónde comprar dado antiarrugas para dobladora de tubo?

Nosotros fabricamos el dado antiarrugas junto con la dobladora de tubo y también lo suministramos como refacción, de acuerdo con el diámetro exterior, el espesor de pared y el radio de su máquina. Escríbanos por WhatsApp y le confirmamos disponibilidad y tiempo de entrega.
