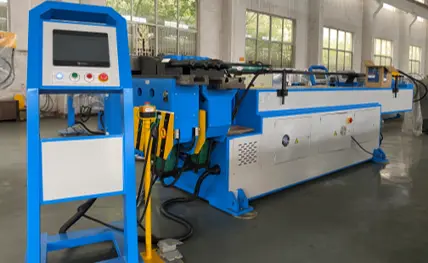

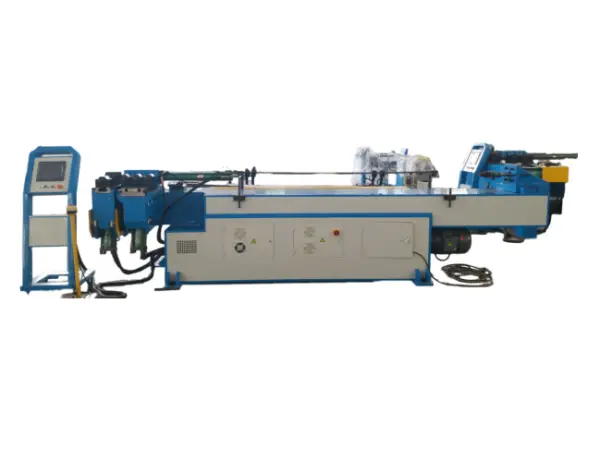

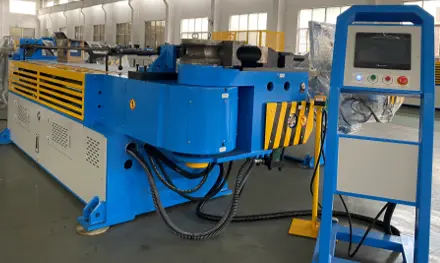

Dobladora de Tubo Industrial 89NC-DW para Tubos de 3½ Pulgadas
Modelo 89NC-DW
La dobladora de tubos barras antivuelco 89NC-DW puede doblar tubos para barra antivuelco de pick up, para tubo de escape de autos y para equipos de gimnasio, etc. La dobladora de tubo al frío 89NC-DW puede doblar tubos redondos, tubos cuadrados y tubos rectangulares dentro de su capacidad. Es una dobladora de tubo industrial que puede servir para producción de productos abundantes y también trabaja muy bien como dobladora de tubo para herrería en talleres que fabrican rejas, portones y estructuras metálicas. A continuación, vamos a explicar detalladamente características de esta dobladora de tubos de metal y compartimos unos ejemplos de aplicaciones de esta máquina dobladora de tubos.
● Características de la dobladora de tubo cuadrado industrial 89NC-DW
-
1. Esta máquina dobladora de tubos se quipa con panel de control eléctrico. Puede introducir los ángulos de curvas que quiere doblar vía la pantalla de la dobladora de tubos de escape y el nivel de precisión de la dobladora de tubos de escape puede alcanzar ±0.1°.
2. La dobladora de tubo redondo de gran diámetro tiene una estructura estable. Es hecho de materiales de alta rigidez y puede realizar trabajos de alta intensidad.
3. El sistema del circuito de aceite es una de las partes de una dobladora de tubos hidraulica que más influye en el rendimiento: tiene una disposición óptima y está completamente sellado para evitar el polvo, lo que permite que las máquinas funcionen de manera estable y durante mucho tiempo.
4. Puede fabricar dados para dobladora de tubo de acuerdo con medidas de tubos del cliente. También suministramos matrices para dobladora de tubos y accesorios para dobladora de tubo hidráulica como mandriles, contra-matriz (wiper die) y boquillas de guiado. Esta dobladora de tubo industrial puede curvar tubos redondos, tubos cuadrados, tubos ovalados, varillas huecas tubulares, varillas sólidas rectangulares y otros productos tubulares.
● Ficha técnica de la dobladora de tubo industrial 89NC-DW: capacidad y radio
| Modelo dobladora de tubos de 3 1/2 pulgadas | 89NC-DW |
| Máxima capacidad de curvar | 89x10mm(tubo carbono) |
| Máxima radio medio de curvatura | R400 |
| Mínima radio medio de curvatura | R≥1.5D |
| Máximo ángulo de doblar | 190° |
| Longitud estándar del mandril | 4000mm |
| Dimensión de la dobladora de tubos profesional | 5300*1350*1200mm |
| Peso de la dobladora de tubo redondo | 4500kg |
● Estructura y partes de una dobladora de tubos redondos y cuadrados
● Fabricante de dobladora de tubo industrial y dobladora de tubo automática en China
Fychis Maquinaria es fabricante profesional de dobladora de tubos eléctrica, dobladora de tubo industrial semiautomática y dobladora de tubos automática y nuestra dobladora de tubo industrial tiene diferentes capacidades de doblar: desde 18mm hasta 325mm. La dobladora de tubo cnc fabricada por Fychis Maquinaria puede ejercer el proceso de doblar automáticamente, el operador de la dobladora de tubo automática solo necesita introducir los datos de los tubos, poner el tubo en la dobladora de tubo automática y presiona el botón de empezar. Un operador puede manejar incluso varias dobldoras de tubos automáticas al mismo tiempo, es muy ahorrativo en manos de obra.
La dobladora de tubo semi automática de Fychis Maquinaria es impulsada por cilindro hidráulico. Empleamos materiales y aparatos resistentes para nuestra dobladora de tubo semi automática. Este tipo de dobladora de tubo tiene alta precisión y es económica.
Aparte de venta máquina dobladora de tubo Fychis Maquinaria también realiza producción y venta de dados para dobladora de tubo. Nuestros ingenieros tienen experiencias abundantes y pueden diseñar dados para dobladora de tubo de acuerdo con necesidades de los clientes. Y al mismo tiempo, proporcionamos a nuestros clientes soluciones de doblar e incluso de producción.
Nuestra oficina en Lima y Manzanillo pueden ofrecer a nuestros clientes consejos profesionales de importación y cotización de flete a los clientes.
● Descripción y aplicaciones de la dobladora de tubo redondo 89NC-DW
La dobladora de tubo 89NC-DW es una dobladora de tubos multifuncional: puede servir como dobladora de tubo rectangular, redondo, cuadrado y oval. Si calculamos su capacidad de doblar como una dobladora de tubo redondo, su máxima capacidad de doblar es 89x10mm(tubo carbono) y puede doblar los tubos en otras medidas dentro de su capacidad. La dobladora de tubo cuadrado y redondo 89NC-DW tiene una base estable hecha de acero, cilindro hidráulico y su sistema, motor principal, sistema de empuje, dados de dobladora de tubos, pantalla, sistema eléctrico y el control central. El operador de la dobladora de tubos acero inoxidable introduce valor de ángulos de los dobleces uno por uno vía la pantalla táctil de la dobladora de tubos acero inoxidable y la precisión de curva de la dobladora de tubo es ±0.1°.

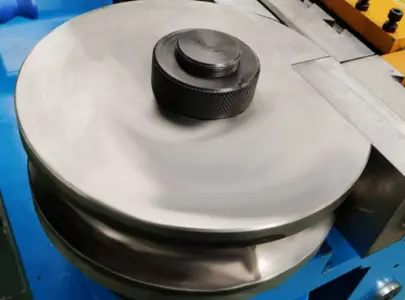

Los dados de dobladora de tubos taller son fabricados de acuerdo con medidas de los tubos que van a ser doblados y si es necesario un mandril va a ser utilizado en el proceso de doblar. Este mandril puede sostener la pared del tubo para no aparecer arrugas en la parte interior del doblez o colapso de la parte exterior del doblez. Si quiere doblar tubo de otra medida, puede cambiar dados de dobladora de tubo, gracias a esto, una dobladora de tubos redondos y cuadrados puede fabricar muchos productos. Con dados de 89 mm la máquina trabaja como dobladora de tubo de 3 pulgadas en talleres de mofles y estructuras, y con dados menores cubre las medidas comerciales de 1 pulgada y 1 1/4.
● Aplicaciones de la dobladora de tubos de metal: taller, mofles y carretillas
1. Dobladora de tubos taller
Esta dobladora de tubos acero es muy buena ayuda en un taller dobladora de tubo porque puede doblar no solo tubos acero carbono sino también tubos acero inoxidable, tubos aluminio, tubos de cobre, tubos de fierro negro, tubos EMT, tubos IMC y tubos galvanizados etc. El radio medio de curvatura que la dobladora de tubo industrial 89NC-DW puede curvar es entre 40mm y 400mm y al mismo tiempo, la dobladora de tubo industrial tiene capacidad grande de doblar. El manejo de la dobladora de tubo inoxidable es muy simple y es una buena opción de hacer fabricación para los diferentes clientes. La dobladora de tubo en Perú eleva altamente la producción en los talleres. Para la dobladora de tubo galvanizado y el PTR de pared delgada recomendamos trabajar con mandril y contra-matriz (wiper die), así el radio de curvatura queda uniforme y la superficie no pierde el recubrimiento.
2. Dobladora de tubos barras antivuelco
El uso de parachoques y barra anti vuelco en pick-up es muy popular en Perú y en México. Fabricar parachoques y barra anti vuelco es un negocio que tiene buena ganancia y buscan dobladora de tubo adecuada en México y en Perú para hacerlo. La dobladora de tubo industrial 89NC-DW es la máquina que suele utilizar para fabricar parachoques y barras antivuelco de pick up y jaula de camiones. Esta dobladora de tubos multifucional puede satisfacer al fabricante de los productos mencionados. El tubo más grueso que se utiliza para las barras antivuelco es 3″ en tubo carbono. Esta dobladora de tubo inoxidable 89NC-DW lleva a cabo los trabajos de curvar perfectamente y la apariencia de los tubos es muy lisa sin huellas de presionar. La dobladora de tubo en México y en Perú se utiliza mucho en producción de estos productos. Si le interesa el tema de doblar barras antivuelco, entre en el blog para más información.
3. Dobladora de tubo para mofles
Dobladora de tubo 89NC-DW es una dobladora de tubo para mofles o dobladora de tubo para escape. Un taller de escapes manufactura varios modelos de escapes y su dobladora de tubo debe tener la capacidad de curvar tubos desde 1 1/2 pulgadas hasta 3 pulgadas. Una dobladora de tubo 89NC-DW puede saciar las necesidades de fabricación de un taller de mofles o escapes y elevar considerablemente la velocidad de producción. Cuando el taller trabaja sobre todo con tubo inoxidable de 2 y 3 pulgadas, esta dobladora de tubo hidraulica para mofles conserva el diámetro exterior sin ovalarse gracias al mandril interior.
4. Dobladora de tubos para carretillas
Taller de carretillas necesita dobladora de tubo también. Para que las carretillas sean más resistentes fabrican carretillas con tubos de 3 pulgadas de diámetro y 3 mm de grosor. Y en las carretillas hay dobleces con radio medio de curvatura pequeño, se necesita fuerza grande para poder doblar. La máquina dobladora de tubos 89NC-DW puede ofrecer esta fuerza para este trabajo.
Carretilla con tubos doblados por Dobladora de tubos para carretillas
Hablamos algunos usos de la dobladora de tubo 89NC-DW, y esta dobladora de tubo tiene más usos en diferentes industrias. En nuestros blog vamos a introducir más usos de esta dobladora de tubo. Además del modelo de 89NC-DW, tenemos dobladora de tubos sillas automática y roladora de tubos y perfiles, haga clic para más información. Si está comparando opciones, envíenos el diámetro exterior y el espesor de pared de su tubo y le compartimos una dobladora de tubo industrial precio con flete a Manzanillo o al Callao.
● Preguntas frecuentes sobre la dobladora de tubo 89NC-DW
¿Qué es una dobladora de tubo y para qué sirve?
Una dobladora de tubo es una máquina que curva tubos metálicos en frío para darles la forma y el ángulo que pide un plano. Sirve para fabricar barras antivuelco, mofles, rejas, sillas y estructuras metálicas. Nuestro modelo 89NC-DW combina mandril, contra-matriz (wiper die) y control numérico para repetir el mismo doblez cientos de veces sin variar la pieza.
¿Cómo funciona una dobladora de tubo hidráulica?
Funciona con un cilindro hidráulico que empuja el tubo contra el dado de curvatura mientras el mandril sostiene la pared interior. El operador introduce el ángulo y la longitud en el panel, y la máquina controla el giro y el empuje con una precisión de ±0.1°. Al terminar el doblez, el brazo regresa y el tubo avanza para el siguiente ángulo.
¿Cuánto cuesta una dobladora de tubo industrial?
El precio depende de la capacidad, del largo del mandril y de los dados incluidos, así que no existe una tarifa única. Una dobladora de tubo industrial de 3½ pulgadas con control numérico cuesta más que una dobladora de tubos manual, pero rinde mucho más por turno. Escríbanos con el diámetro y el espesor de pared y le enviamos una cotización con flete incluido.
¿Dónde comprar una dobladora de tubo en México o Perú?
Puede comprarla directamente en nuestra fábrica en Chongqing, China, con entrega a Manzanillo y al Callao. Atendemos a talleres de México, Perú, Colombia, Ecuador y Bolivia, y damos soporte técnico en español. Antes de comprar una dobladora de tubo le recomendamos probar una muestra de su tubo: hacemos el doblez de prueba y le enviamos fotos y video.
¿Cuál es la mejor dobladora de tubo para mofles y escapes?
Para mofles y escapes la mejor opción es una dobladora de tubo con mandril y capacidad de 3 pulgadas, porque el escape necesita curvas cerradas sin ovalar el tubo. El modelo 89NC-DW cubre tubos desde 1½ hasta 3 pulgadas y permite cambiar los dados cuando el taller recibe un modelo nuevo. Si además fabrica barras antivuelco o carretillas, la misma máquina resuelve ambos trabajos.
¿Cómo calcular el doblez de un tubo con dobladora hidráulica?
Se calcula con el radio de curvatura, el ángulo y el desarrollo del tubo: la longitud de la curva es igual al ángulo en radianes multiplicado por el radio. Al resultado se le suma la parte recta de cada extremo. Recuerde descontar el rebote elástico (springback), que en acero al carbono ronda de 1° a 3° según el espesor de pared.
