¿CÓMO FABRICAR DOBLADORA DE TUBOS?

La dobladora de tubo se puede ayudar en diversas industrias de fabricación y elaboración para elevar la eficiencia de producción de los usuarios y la calidad de producto. Entonces, ¿Cómo hacer una dobladora de tubo? Comforme a la diferente forma de conducción, dobladora de tubo tiene los siguientes tipos: dobladora de tubo manual, dobladora de tubo hidráulica,dobladora de tubo eléctrica y dobladora de tubo automática. Vamos a presentarle diferentes métodos para hacer dobladora de tubo cuadrado y redondo.

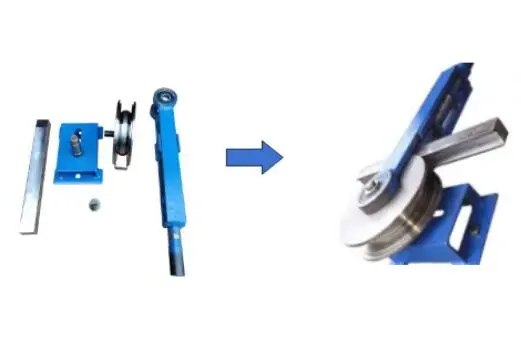

● ¿Cómo fabricar una dobladora de tubos manual?

Para hacer una dobladora de tubos manual, necesita diseñar estante y asta para doblar tubo de acuerdo con tipo y medida de tubo que necesita dobladura y sujetar los dados para dobladora de tubos en la base con perno y tuerca, los pasos son los siguientes:

1.Seleccionar dados para dobladora de tubos manual. Este juego de matriz incluye un dado redondo y un tubo con ranura que sirve para dar presión en el proceso de doblar, este tubo puede ser reemplazado por un dado redondo más pequeño con ranura. El diámetro de la matriz dobladora de tubos debe ser dos veces del radio de curvatura del tubo que va a ser do blado. El diámetro de ranura de la matriz dobladora de tubos es un poquito más grande que el diámetro del tubo que va a ser doblado.

2.Fijar asta para doblar tubo con tuerca y perno en ranura encima de base para segurar la tenacidad de asta para doblar tubo.

3.Instalar matrices para dobladora de tubos en la base de la dobladora de tubos manual casera.

4.Deposita tubos que va a realizar la dobladura en matrices para dobladora de tubos y luego utiliza asta para doblar tubo hasta que los tubos llegan a ángulo determinado de dobladura. En el proceso, debe mantener tubos lisos para evitar estiramiento y torsión excesivos. Si encontra los tubos no son lisos y tienen torsión excesiva, suspende el trabajo de dobladura inmediatamente para ajuste.

Este tipo de dobladora de tubo no se puede asegurar la precisión en los dobleces y es posible haber arrugas en el tubo ya que el operario no puede dar siempre la misma fuerza en la varilla cuando hace el doblez. La fuerza de doblar es ofrecida por el operador. Y la capacidadde doblar de la dobladora de tubo manual es muy pequeña, puede serivir como dobladora de tubo 3/4, dobladora de tubo conduit 1/2, dobladora de tubo de 1 pulgada y no se puede trabajar como dobladora de tubos industrial. Esta dobladora de tubo manual es baja productividad, y no pueden aplicar en los productos que necesita alta precisión.

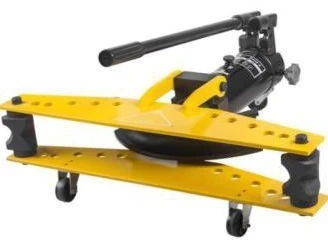

● ¿Cómo fabricar una dobladora de tubos hidráulica?

1.Preparación de material
Conforme al plan de diseño, prepara materiales necesarios de fabricación de dobladora de tubos incluidos lámina de acero, tubo de acero, aceite hidráulico, cilindro hidráulico, válvula y cierre, etc.

2.Hacer una dobladora de tubo
1)Fabricación de base: corta lámina de acero para que convierta la en la forma de diseño do bladora de tubos hidráulica y luego la suelda y pule. Por último, base estable se forma.
2)Fabricación de sistema hidráulico:
Elabora y instala bomba hidrálica, tanque de combustile y tubo de combustible. Instala bomba hidrálica y segura que esta pueda moverse establemente y generar presión suficiente. Instala válvula y mando para ajustar manualmente presión y caudal de sistema hidrálico.

3) Hace sistema de dobladura:
Elabora matriz principal de dob ladora de tubos y personaliza matriz dob ladora de tubos de acuerdo con diámetro de tubo y demanda para doblar tubo.
Hace dado de dobladora de tubos con agujero de sujeción para que garantice la sujeción de tubo y evite deslizarse en el proceso de dobladura.

3. Instalación
Instala toda pieza según el plan de diseño incluida base, sistema hidrálico y sistema de dobladura. En el proceso, debe conocer el conecto de toda pieza para segurar el funcionamiento estable de máquina.

4.Ajuste
Deposita tubo en matriz dobladora de tubos y lo sujeta. Maneja manualmente sistema hidrálico para doblar tubo a través de impulsar cilindro hidrálico. Luego observa el efecto de dobladura. Si el efecto es malo, debe regular sitio y ángulo de válvula, mando, matriz y dispositivo de sujeción.
Puede añade motor eléctrico a dobladora de tubos. Si quiere conocer cómo fabricar una dobladora de tubos con motor eléctrico, nos conecta en whatsapp.

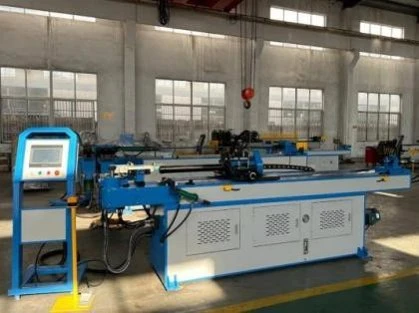

● ¿Como fafricar una dobladora de tubo cnc?

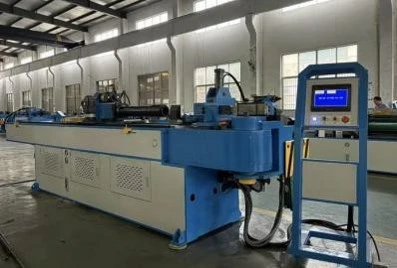

Si la medida de tubo es grande o la exactitud para doblar tubo es alta, necesita utilizar dobladora de tubo automática , la estructura de la dobladora de tubo automática es más compleja que la de dobladora de tubo manual y hidraulica.

Una dobladora de tubo automática CNC contiene el marco principal, los dados para dobladora de tubo, control central, sistema de alimentación del tubo hacia la matriz de doblado, sistema de sujeción del tubo, y los aparatos eléctricos.

Entonces, ¿ cómo fabrica dobladora de tubos automática cnc？

1.Que materiales se utilizan para hacer una dobladora de tubo:
Elige materiales que poseen alta resistencia, resistencia al desgaste y resistencia a la corrosión tales como acero laminado de alta calidad y aleación, etc. Este tipo de material puede servir para la fabricación de pieza clave de dobladora de tubo cnc.

2.El diseño de marco, sistema de control, sistema de alimentación y sistema eléctrico

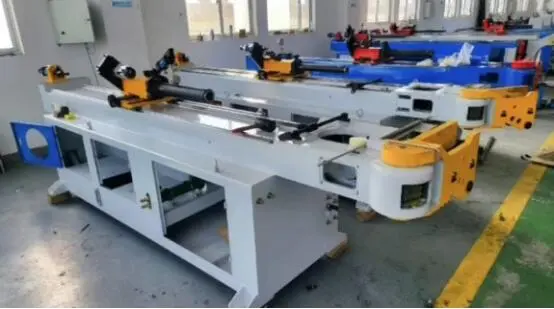

El marco principal de la dobladora de tubo cnc es hecho de acero, los otros sistemas son instalados en la superficie del marco o dentro de la estructura del marco.

2)El control central es un dispositivo electrónico encargado de controlar en tiempo real y en ambiente real, es diseñado para la automatización de la industria. Recibe señales de los señores y da orden a los sistemas para sus acciónes para llevar a cabo el proceso de doblar.

3) El sistema de alimentación del tubo se encarga de la alimentación, envia el tubo a la localización correcta para cada doblez. Si necesita varias veces de doblar en un tubo, el sistema de alimentación puede localizar el tubo automáticamente de aceurdo con la información ingresada vía la pantalla.

4) El sistema de sujeción funciona en el proceso de doblar, mantiene el contacto bueno y estable entre el tubo y las matrices para evitar deformaciones en el tubo.

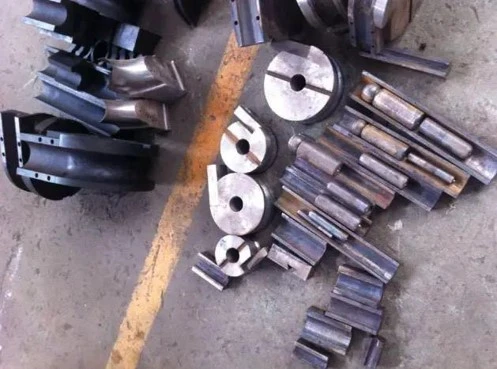

3. Diseño de dados para dobladora de tubo
Diseña adecuadas dados para dobladora de tubo conforme a especificación y forma de tubo que necesita elaboración. Dados para dobladora de tubos cnc incluyen:

1) Dados para dobladora de tubo-----Dado de doblado
Es el elemento básico y principal de la maquina dobladora de tubo. Es un dado redondo con ranura, la medida de la ranura se hace de acuerdo con la medida del tubo que va a doblar. El diámetro del dado de doblado tiene relación con el radio medio de curvatura del tubo.

2)Dado para dobladora de tubo------Dado de presión El dado de presión de una dobladora de tubos da presión al tubo doblado para que el dado de doblado y el dado de presión sostenga el tubo durante el proceso de doblar y no se mueva el tubo.

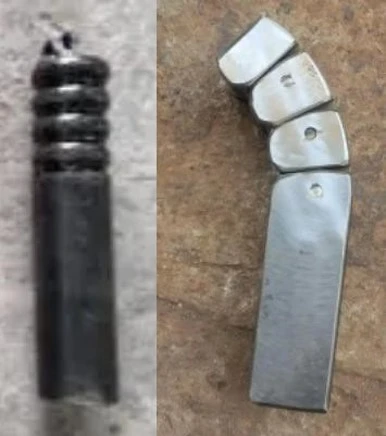

3)Mandril para dobladora de tubo Este elemento apoya al tubo en su interior. Su forma y medida dependen de las del tubo doblado. Con el apoyo del madril puede evitar deformaciones del tubo. La forma del mandril de dobladora de tubos no es única, se puede elegir forma adecuada conforme a diámetro, espesor y material del tubo.

4)moldes para dobladora de tubo------dado de sujeción La función del ado de dobladora de tubos con agujero de sujecion es ofrecer fuerza para agarrar el tubo cuando el tubo mueve junto con el dado de doblado y el dado de presión de la dobladora de tubo galvanizado.

5) Matriz dobladora de tubos------Dado de antiarrugas
El uso de dado de antiarrugas es para evitar arrugas en la parte interior del doblez.

4. Instalación y ajuste
El paso final en planos para construir dobladora de tubo es instalar estos sistemas en el marco con orden razonable para que los sistemas trabajan separadamente en su propio lugar y como un conjunto puede alcanzar el objetivo de acabar el trabajo de doblar tubos perfectamente. Se necesita conocimiento profundo en el sector y máquinas profesionales para poder hacer la fabricación.

Ajusta toda función de dobladora de tubo abarcada transmisión mecánica, control eléctrico, alimentación automática, exactitud de dobladura, etc. Por último, mejora la estructura y el programa de control de dobladora de tubos para que el rendimiento y la calidad de elaboración de dobladora de tubo corresponda a la demanda del diseño.
